Znaczenie technologii ekranowania i TEMPEST
Technologia TEMPEST obejmuje zestaw technik mających na celu ograniczenie promieniowania elektromagnetycznego emitowanego przez urządzenia elektroniczne, w tym monitory. Jej zadaniem jest uniemożliwienie przechwytywania sygnałów i zapobieganie nieautoryzowanemu dostępowi do poufnych informacji.
Początkowo rozwiązania tego typu stosowano głównie w sektorze wojskowym i wywiadowczym, jednak rosnąca świadomość zagrożeń sprawia, że coraz częściej są one wdrażane również w innych obszarach — m.in. w infrastrukturze krytycznej, portach, systemach energetycznych i administracji publicznej.
Nowe podejście do projektowania monitorów ekranowanych
Postęp technologiczny przyczynił się do powstania nowej generacji monitorów o niskiej emisji elektromagnetycznej. W przeciwieństwie do rozwiązań powstających poprzez modyfikację gotowych urządzeń, niektóre modele są projektowane od podstaw z myślą o spełnieniu wymogów bezpieczeństwa już na etapie produkcji.
Specjalna konstrukcja takich monitorów ogranicza emisję promieniowania do absolutnego minimum, dzięki czemu urządzenia spełniają rygorystyczne normy bez konieczności późniejszych przeróbek. Takie podejście pozwala też na zachowanie dłuższej żywotności produktów i stabilność dostaw w dłuższej perspektywie.
Modyfikacja a projekt od podstaw – kluczowe różnice
W wielu przypadkach monitory zgodne z wymogami TEMPEST powstają poprzez modyfikację standardowych modeli, dokonywaną przez certyfikowane podmioty zewnętrzne. Metoda ta, choć powszechnie stosowana, ma pewne ograniczenia – przede wszystkim uzależnienie od cyklu życia produktu bazowego. Każda zmiana konstrukcyjna lub wprowadzenie nowego modelu wymaga ponownej analizy i modyfikacji, co może wpłynąć na ciągłość dostaw.
Projektowanie monitorów o niskiej emisji już na poziomie konstrukcyjnym eliminuje ten problem. Zastosowanie komponentów przemysłowych i długoterminowa dostępność modeli umożliwiają ich wykorzystanie w certyfikowanych systemach zabezpieczonych przez wiele lat, co jest szczególnie istotne dla integratorów systemów pracujących w środowiskach o znaczeniu krytycznym.
Techniki TEMPEST stosowane w monitorach
Aby zapewnić zgodność z normą TEMPEST (np. poziom B lub wyższy), monitory wykorzystują kombinację metod minimalizujących emisje elektromagnetyczne (EMI) z panelu, elektroniki i kabli. Poniżej wymienione są główne techniki, oparte na standardach NATO SDIP-27 i praktykach producentów, wśród nich oczywiście EIZO:
- Ekranowanie elektromagnetyczne (Shielding):
Zastosowanie materiałów przewodników (np. siatka mikrosiatkowa – fine mesh – laminowana na panelu LCD/LED) tworząca barierę podobną do klatki Faradaya. Redukuje emisje z panelu o ponad 99%, blokując uciekające sygnały RF. Przykładowo, w monitorach EIZO integruje się niewidoczną siatkę, czyniąc urządzenie niewykrywalnym z odległości większej niż 20 m. - Filtrowanie EMI (EMI Filtering):
Montaż filtrów na liniach zasilających, sygnałowych (HDMI/DisplayPort) i kablach danych, np. ferrytowe rdzenie lub kondensatory tłumiące szumy. Zapobiega to propagacji emisji przez połączenia zewnętrzne. - Maskowanie emisji (Masking):
Techniki rozpraszające sygnały, takie jak specjalne algorytmy ditheringu pikseli lub modyfikacje skanowania (w starszych CRT – niskoczęstotliwościowe), by utrudnić rekonstrukcję obrazu z przechwyconych emisji. - Optymalizacja konstrukcji obudowy (Structural Shielding):
Obudowa z aluminium lub folii magnetycznych z uszczelkami przewodzącymi (conductive gaskets) na złączach, zapewniająca integralność ekranowania. Często łączy się z pasywnym chłodzeniem, by uniknąć dodatkowych źródeł EMI (np. wentylatorów). - Tłumienie kabli (Cable Shielding):
Ekranowane kable z warstwami oplotu lub folii wokół przewodów, redukujące interferencje i emisje z połączeń zewnętrznych. - Kombinacja z innymi metodami (Distance & Enclosures):
Utrzymywanie odległości od wrażliwych obszarów lub umieszczanie monitora w osłoniętych obudowach (shielded enclosures) dla dodatkowej izolacji.
Te techniki są testowane w komorach EMC, a ich wdrożenie zwiększa koszty, ale zapewnia ochronę przed atakami typu van Eck. Szczegółowe informacje na temat poszczególnych modeli można uzyskać, kontaktując się z nami.
Dobór rozwiązań w zależności od potrzeb
Technologia TEMPEST znajduje zastosowanie przede wszystkim w organizacjach przetwarzających dane strategiczne, gdzie wymagany jest najwyższy poziom ochrony. Nie każde środowisko pracy wymaga tego typu zabezpieczeń — decyzja o wdrożeniu zależy od analizy ryzyka oraz charakteru przetwarzanych informacji.
Warto podkreślić, że monitor ekranowany stanowi jedynie element szerszego ekosystemu bezpieczeństwa. Odpowiednie zabezpieczenia muszą obejmować również infrastrukturę kablową, sieciową oraz obudowy urządzeń (np. szafy rack), aby zapewnić pełną ochronę przed wyciekiem danych.
Zintegrowane podejście do bezpieczeństwa i niezawodności
W środowiskach, gdzie procesy o znaczeniu krytycznym są monitorowane całodobowo, kluczowe znaczenie ma niezawodność i spójność wszystkich elementów infrastruktury.
Producent monitorów EIZO współpracuje z integratorami systemów w celu tworzenia kompletnych, stabilnych i w pełni zgodnych środowisk pracy. Połączenie wiedzy technologicznej, wysokiej jakości sprzętu oraz doświadczenia integracyjnego umożliwia tworzenie rozwiązań gwarantujących bezpieczeństwo, ciągłość działania i niezawodność w najbardziej wymagających zastosowaniach.
Projektowanie i produkcja w Niemczech

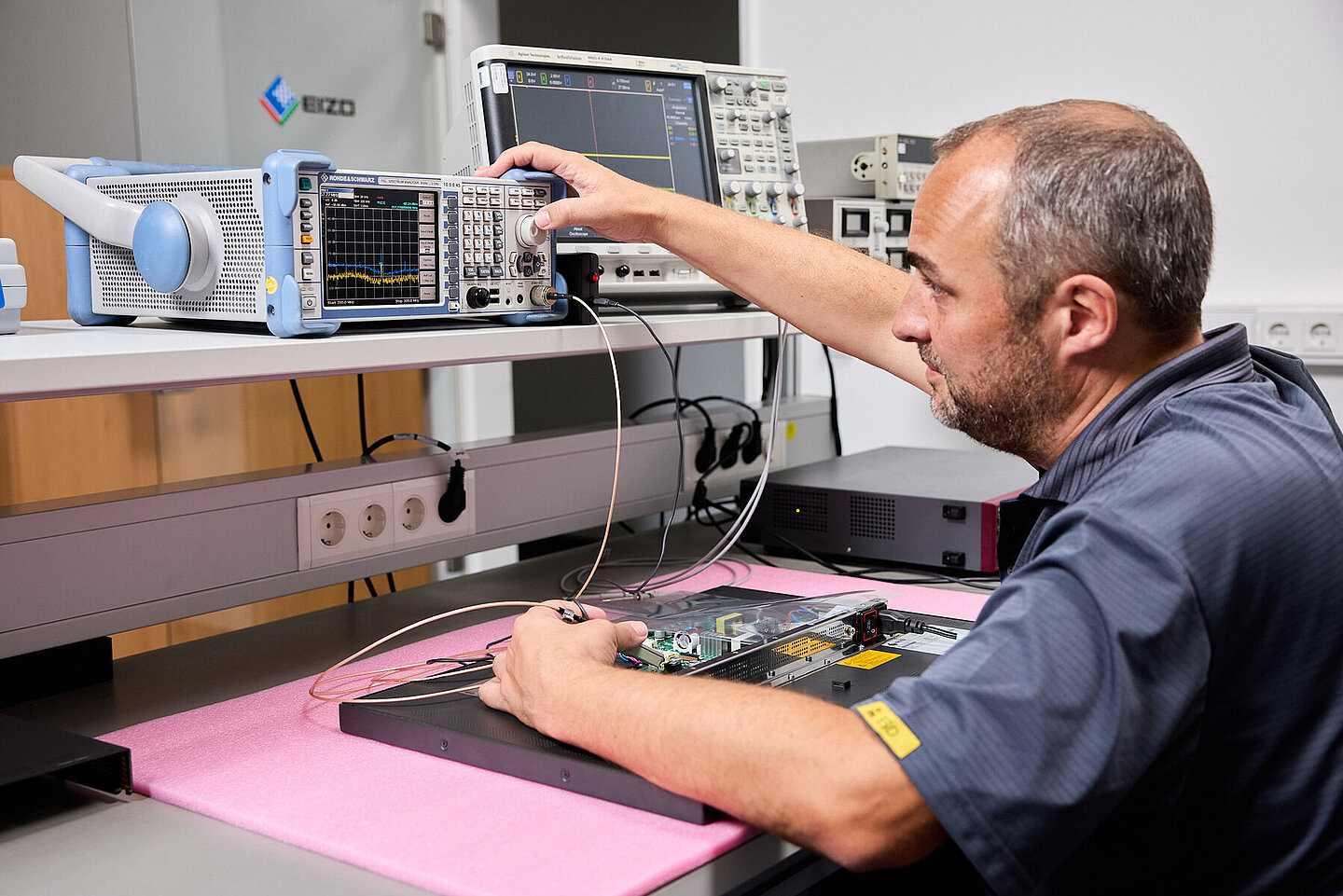

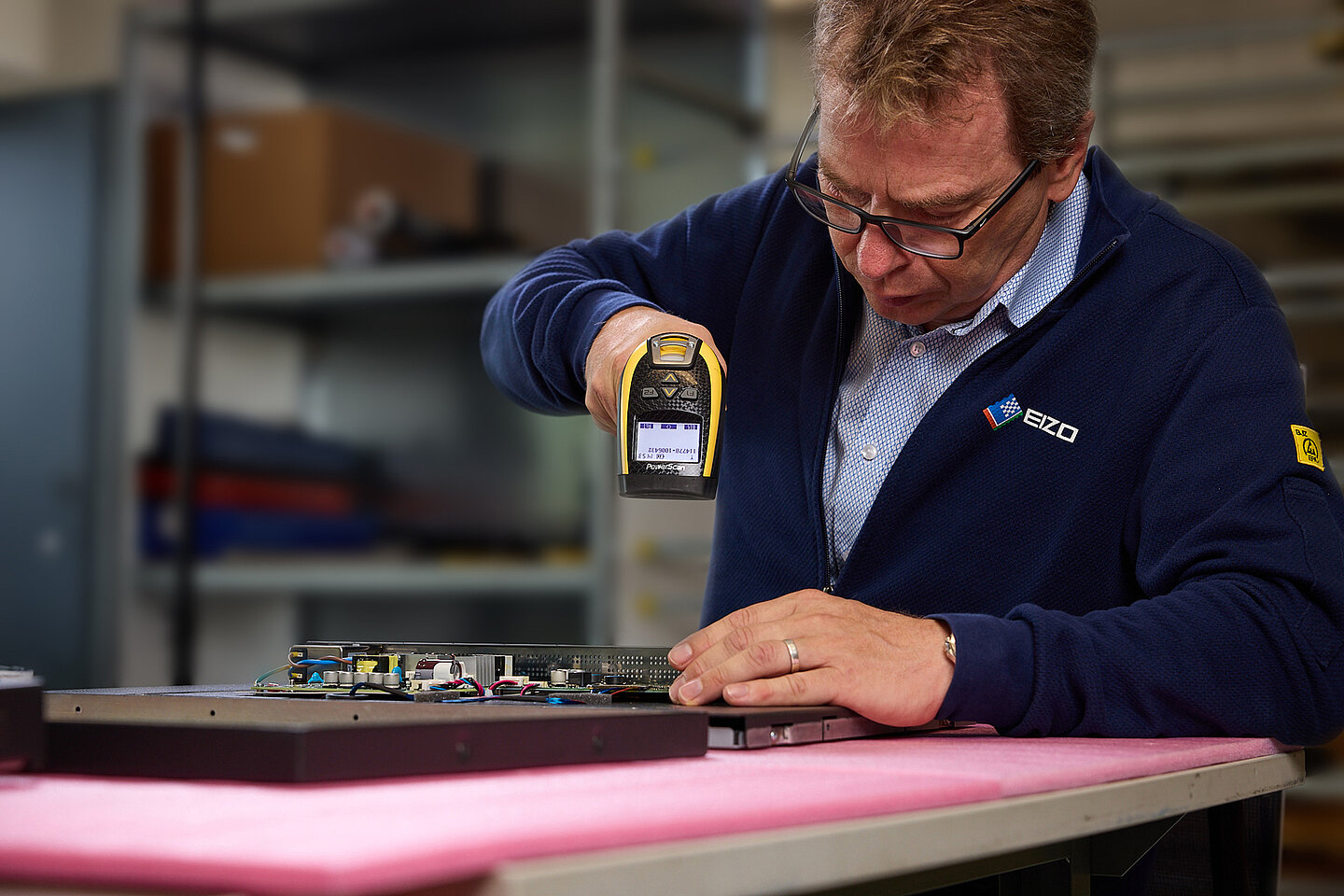

Cel produkcji odpornego na podsłuch sprzętu IT do użytku w aplikacjach istotnych dla bezpieczeństwa można osiągnąć na różne sposoby. Krótkie cykle życia produktu standardowego sprzętu IT i utrata certyfikatów poprzez interwencję w budowę i/lub wymianę lub dodanie komponentów doprowadziły EIZO do opracowania i produkcji własnych monitorów właśnie dla tego zastosowania. Oprócz rozwoju, produkcja urządzeń jest również w 100% w rękach EIZO – w zakładzie produkcyjnym w Geretsried koło Monachium w Niemczech.

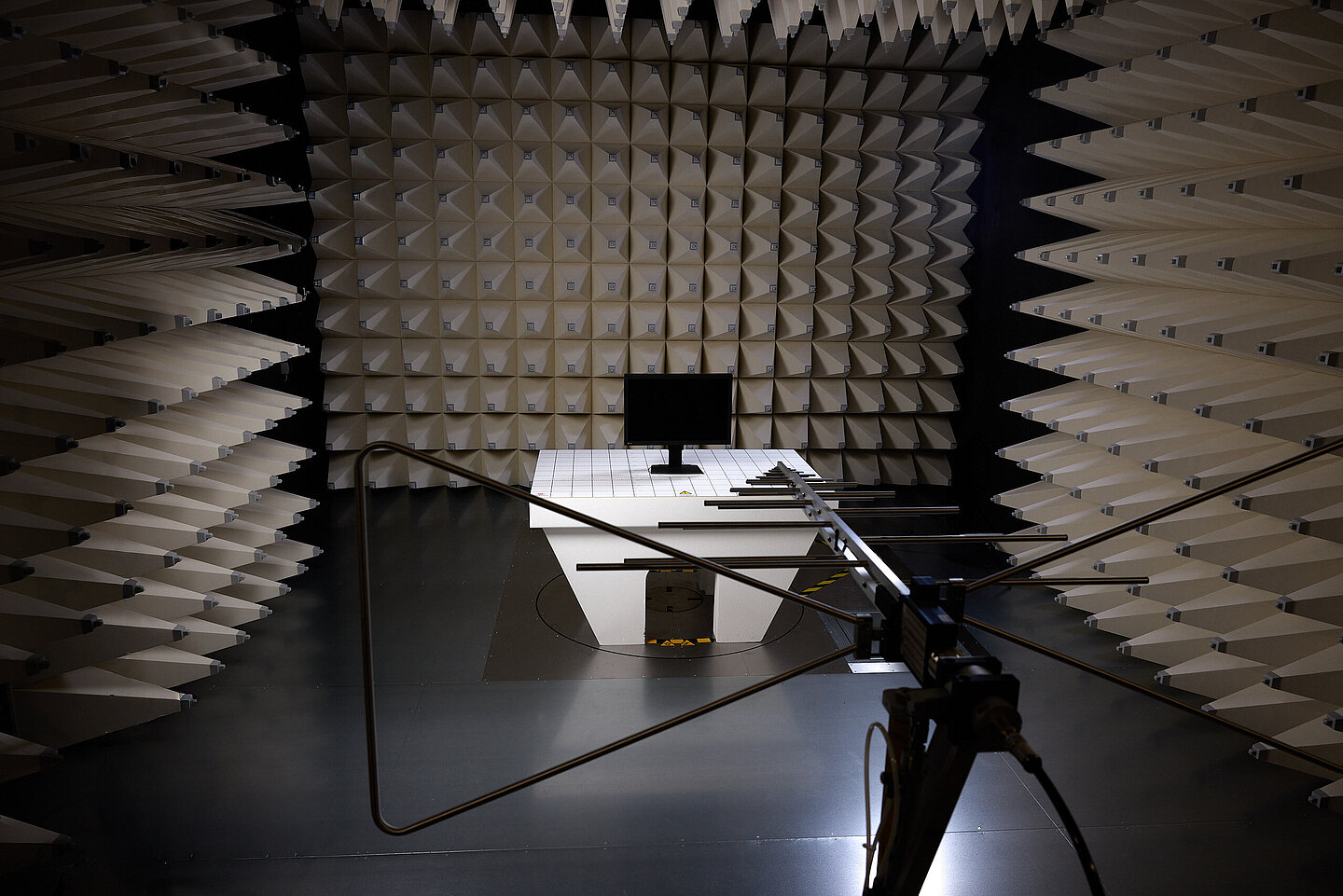

EIZO posiada własną komorę pomiarową EMC, w której można przetestować zgodność z międzynarodowymi i branżowymi przepisami dotyczącymi zakłóceń przychodzących i emisji promieniowania. Jest to kluczowa zdolność do rozwoju monitorów do wdrożenia w strefach bezpieczeństwa w celu wyświetlania poufnych lub poufnych informacji.
