CuratOR CXS-1616-12G

Przełącznik wideo SDI 16 x 16 z funkcją skalowania 4K do full HD
Kategoria
CuratOR

Integracja wielu sygnałów wideo z różnych urządzeń na sali operacyjnej

Przełącznik CuratOR CXS-1616-12G jest przeznaczony do scentralizowanego zarządzania wieloma sygnałami wideo pochodzącymi z różnych urządzeń na sali operacyjnej, np. kamer czy endoskopów.
Karta produktu
Gdzie kupić

Rozwiązania Produkty do transmisji i zapisu obrazów medycznych

Serie monitorów

Opis

Przełącznik wideo SDI 16 x 16 z funkcją skalowania sygnału 4K do full HD

  • Konsolidacja sygnałów wideo na sali operacyjnej – obsługuje do 16 wejść i 16 wyjść SDI (12G/6G/3G/HD/SD-SDI), umożliwiając centralne zarządzanie sygnałami z różnych urządzeń.
  • Brak dostrzegalnego opóźnienia obrazu – zapewnia płynną i precyzyjną pracę, nawet przy skalowaniu (opóźnienie <0,01 klatki).
  • Obsługa przez konsolę internetową – wygodne zarządzanie przełączaniem, ustawieniami i aktualizacjami oprogramowania.
  • Jednoczesne wyświetlanie kilku sygnałów – obsługuje tryby PbyP (Picture-by-Picture), PinP (Picture-in-Picture) i 4MIX, eliminując potrzebę dodatkowych kabli.
  • Elastyczne opcje montażu – możliwość instalacji w szafie rack 19” (2U) lub ustawienia na wózku medycznym.

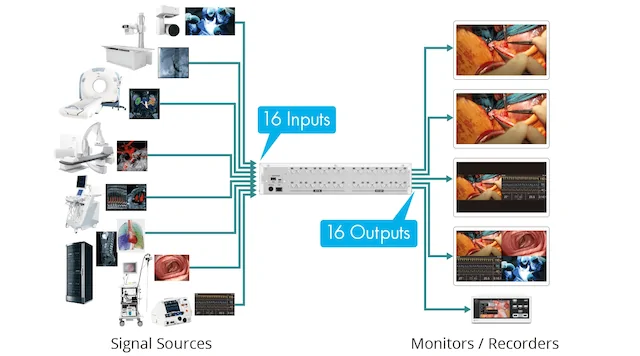

Scentralizowanie zarządzanie sygnałami wideo

Przełącznik CXS-1616-12G wyposażono w 16 złączy wejściowych i 16 złączy wyjściowych (12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI), co pozwala skonsolidować sygnały wideo pochodzące z wielu urządzeń, takich jak kamery czy endoskopy. Dzięki temu można sprawnie przełączać się między sygnałami, przekazując je tam, gdzie są potrzebne – np. do monitora lub nagrywarki.

Skalowanie sygnałów 4K

CXS-1616-12G potrafi przeskalować wejściowy sygnał 4K (3840 x 2160) tak, aby wyświetlać go w rozdzielczości wyjściowej full HD (1920 x 1080). Funkcja skalowania działa również dla sygnałów DCI 4K (4096 x 2160) – obraz jest wówczas obcinany do rozmiaru 3840 x 2160, a następnie skalowany do rozdzielczości 1920 x 1080.

Wyświetlanie obrazu bez opóźnień

Obrazy przesyłane są bez dostrzegalnych opóźnień, chirurg może więc bez obaw wykonywać precyzyjne operacje wymagające płynności i koordynacji wzrokowo-ruchowej. Nawet przy skalowaniu obrazu opóźnienie wynosi mniej niż 0,01 klatki (poniżej 0,08 ms).

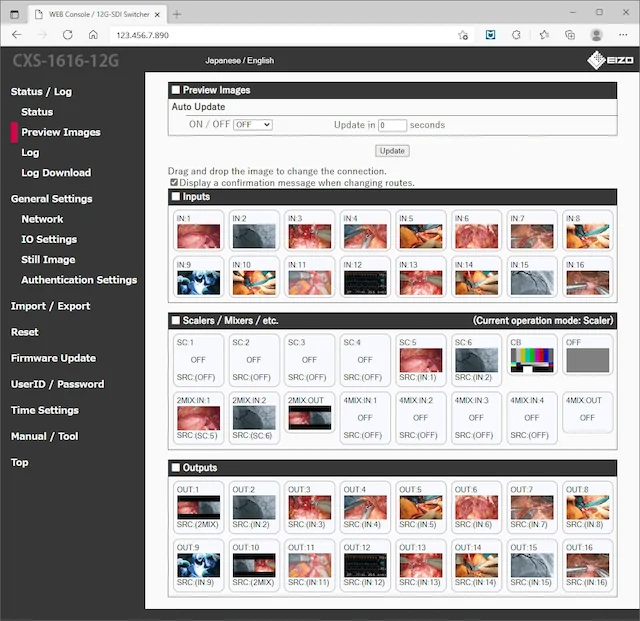

Obsługa w przeglądarce

Do intuicyjnego zarządzania sygnałami, ustawieniami i aktualizacjami firmware’u służy aplikacja internetowa, którą można otworzyć na komputerze podłączonym do sieci. Na podstawie wejściowych sygnałów wideo generowane są miniatury ułatwiające sprawdzanie połączeń i konfigurowanie ustawień.

Przełączanie sygnałów na klawiaturze

W razie potrzeby do przełącznika CXS-1616-12G można podłączyć klawiaturę USB (pełną lub numeryczną), by przełączać sygnały ręcznie zamiast za pomocą aplikacji.

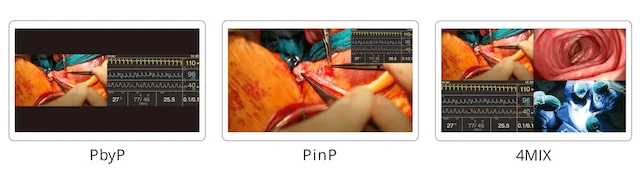

Tryby wielosygnałowe

Przełącznik pozwala wybrać dwa lub cztery sygnały wejściowe i wyświetlić je jednocześnie obok siebie na monitorze lub nagrywarce w trybie PbyP (Picture-by-Picture), PinP (Picture-in-Picture) lub 4MIX. Dzięki temu nie ma konieczności podłączania dodatkowych kabli sygnałowych do monitorów czy nagrywarek.

Różne opcje montażu

Instalując CXS-1616-12G na sali operacyjnej, można zastosować montaż rack (19” 2U) z dołączonym stelażem albo ustawić przełącznik na wózku, na gumowych stopkach będących częścią zestawu.

Uwaga: CXS-1616-12G nie jest wyrobem medycznym.

Informacje dodatkowe

Certyfikaty i standardy

CE, RoHS, UKCA, WEEE, CB(IEC62368-1), China RoHS, IEC/EN 60601-1
Dostarczane akcesoria

4 śruby do montażu, gumowe nóżki x 8, instrukcja konfiguracji, kabel zasilający, szyny montażowe, zasilacz
Sygnał wideo

wejścia: 75Ω BNC x 16: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI

wyjścia: 75Ω BNC x 16: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI (działają tylko, gdy włączone jest główne zasilanie)

obsługiwany sygnał wejściowy:
4096 x 2160/50p/59.94p/60p,
3840 x 2160/50p/59.94p/60p,
3840 x 2160/25p/29.97p/30p,
1920 x 1080/50p/59.94p/60p,
1920 x 1080/50i/59.94i/60i,
1920 x 1080/25p/29.97p/30p,
1280 x 720/50p/59.94p,
720 x 480/59.94i,
720 x 576/50i

format sygnału wejściowego:
12G-SDI, 6G-SDI (SMPTE ST2082/ST2081)
3G-SDI Level-A/B (SMPTE ST424, ST425)
HD-SDI (SMPTE ST292)
SD-SDI (SMPTE ST259-C)

obsługiwany sygnał wyjściowy:
4096 x 2160/50p/59.94p/60p,
3840 x 2160/50p/59.94p/60p,
3840 x 2160/25p/29.97p/30p,
1920 x 1080/50p/59.94p/60p,
1920 x 1080/50i/59.94i/60i,
1920 x 1080/25p/29.97p/30p,
1280 x 720/50p/59.94p,
720 x 480/59.94i,
720 x 576/50i

format sygnału wyjściowego:
12G-SDI, 6G-SDI (SMPTE ST2082/ST2081)
3G-SDI Level-A/B (SMPTE ST424, ST425)
HD-SDI (SMPTE ST292)
SD-SDI (SMPTE ST259-C)
Sieć

złącze RJ45, standard 100Base-TX, 1000Base-T
Inne złącza

USB do obsługi:
z przodu: USB-A, Micro-USB (Micro-B)
z tyłu: USB-A, Micro-USB (Micro-B)
Zasilanie

AC 100 – 120 V, 200 – 240 V: 50 / 60 Hz, wejście DC: DC12 V
maksymalny pobór mocy 60 W
Waga

5,1 kg
Skalowanie

Sygnał wejściowy: 3840 x 2160/59.94p/60p, 4096 x 2160/59.94p/60p
Sygnał wyjściowy: 1920 x 1080/59.94p/60p
Liczba kanałów: 6

Rozdzielczość: 4096 × 2160 jest przycinana (sidecut) do 3840 × 2160, a następnie skalowana w dół (downscale) do 1920 × 1080.
Częstotliwość klatek: ustalona na 59.94p lub 60p zarówno dla wejścia, jak i wyjścia (dla każdej z 2 ścieżek).
Dźwięk: Osadzony dźwięk (embedded audio) nie jest obsługiwany podczas korzystania ze skalera.
Opóźnienie klatki

bez skalowania: 0
ze skalowaniem: mniej niż 0,01 klatki
Warunki środowiskowe

temperatura 5 – 40°C, wilgotność względna 20-80% (bez kondensacji)
